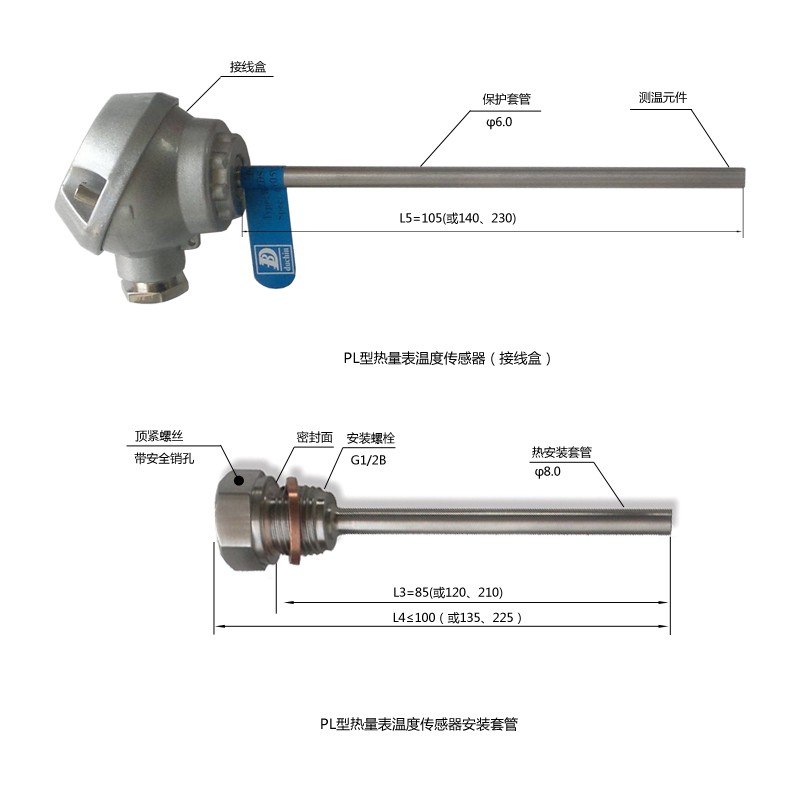

पीएल टाइप पीटी1000 आरटीडी

सेंसर तत्व (हेरियस): पीटी100, पीटी500, पीटी1000
सटीकता: कक्षा ए, कक्षा बी
तार के तरीके: 2-तार, 3-तार, 4-तार
आरटीडी जांच: Ø6;SUS304
थर्मोवेल: Ø8;SUS304

हीट मीटर तापमान सेंसर हीट मीटर के प्रमुख घटकों में से एक है और इसका उपयोग हीटर से गुजरने से पहले और बाद में पानी के तापमान विचलन को मापने के लिए किया जाता है। यह तापमान परिवर्तन स्पष्ट नहीं है, इसलिए इसमें सटीकता और थर्मल प्रतिक्रिया समय को मापने के लिए बहुत सीमित आवश्यकताएं हैं। हीटर के प्रारंभ और अंत में स्थापित दो तापमान सेंसर को स्थापना से पहले एक दूसरे के लिए कैलिब्रेट किया जाना चाहिए, और उनकी सापेक्ष त्रुटि 0.1 डिग्री से कम होनी चाहिए।

तकनीकी डाटा

सेंसर तत्व (हेरियस): पीटी100, पीटी500, पीटी1000
सटीकता: कक्षा ए, कक्षा बी
तार के तरीके: 2-तार, 3-तार, 4-तार
आरटीडी जांच: Ø6;SUS304
थर्मोवेल: Ø8;SUS304
संरचना: कनेक्शन बॉक्स 200 डिग्री; केबल 150 डिग्री तक जाती है

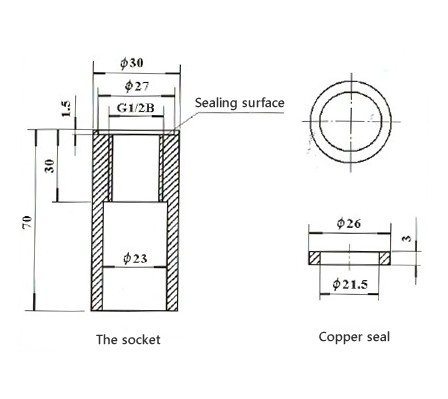

प्रक्रिया कनेक्शन: G1/2B
फिटिंग की लंबाई: 85(105),120(140),210(230)मिमी मानक हो
तार: पीवीसी 85 डिग्री, पीयूआर 105 डिग्री, सिलिकॉन 150 डिग्री, पीटीएफई 250 डिग्री
तार अंत फेरूल
केबल समाप्ति: टिन -प्लेटेड तार, टर्मिनल कैप
केबल की लंबाई: 1500 मिमी (मानक), ग्राहक की मांग के अनुसार (500 मिमी चरण)
तापमान अंतर: टीमिन 3 डिग्री से कम या उसके बराबर
एक जोड़ी के भीतर 0.1 डिग्री से कम या उसके बराबर
इन्सुलेशन प्रतिरोध: सामान्य स्थिति में 100MΩ से अधिक या उसके बराबर
सुरक्षा वर्ग: IP54
परिवेशीय स्थितियाँ: 0 से 70 डिग्री

हमारी कंपनी ने 2010 में स्वतंत्र रूप से 500,000 जोड़े की वार्षिक उत्पादन मात्रा के साथ हीट मीटर तापमान सेंसर उत्पादन लाइन डिजाइन और निर्मित की। हीट मीटर तापमान सेंसर में पांच घटक होते हैं: तापमान संवेदन तत्व, थर्मल कंडक्टर, सुरक्षात्मक आवरण, माउंटिंग थ्रेड और लीड तार। यह आम तौर पर Pt1000, सहनशीलता स्तर B, युग्मन सटीकता 0.06 डिग्री से कम का उपयोग करता है। यह उच्च सटीकता, तेज़ थर्मल प्रतिक्रिया और स्थिर प्रदर्शन के साथ खड़ा है।

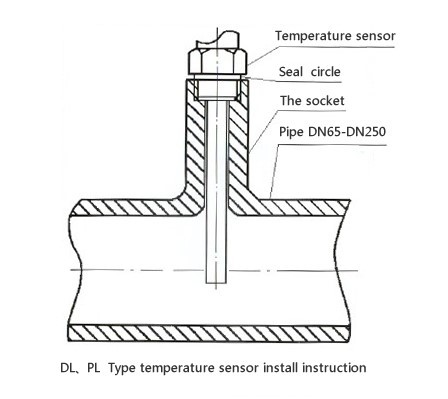

पीएल प्रकार पीटी1000 आरटीडी: समुदायों के मुख्य गर्म पानी के पाइप में उपयोग के लिए उपयुक्त। हीट मीटर G1/2 फिक्स्ड थ्रेड से सुसज्जित एक सुरक्षात्मक ट्यूब के साथ आता है, इस प्रकार जब इसे बदलने का समय आता है, तो उपयोगकर्ता को केवल आंतरिक तापमान सेंसर को खोलना होगा और इसे बदलने के लिए इसे बाहर स्लाइड करना होगा, मुख्य पाइप को निकालने की कोई आवश्यकता नहीं है। यह DN65~DN250 गर्म पानी के पाइप के लिए उपयुक्त है।
