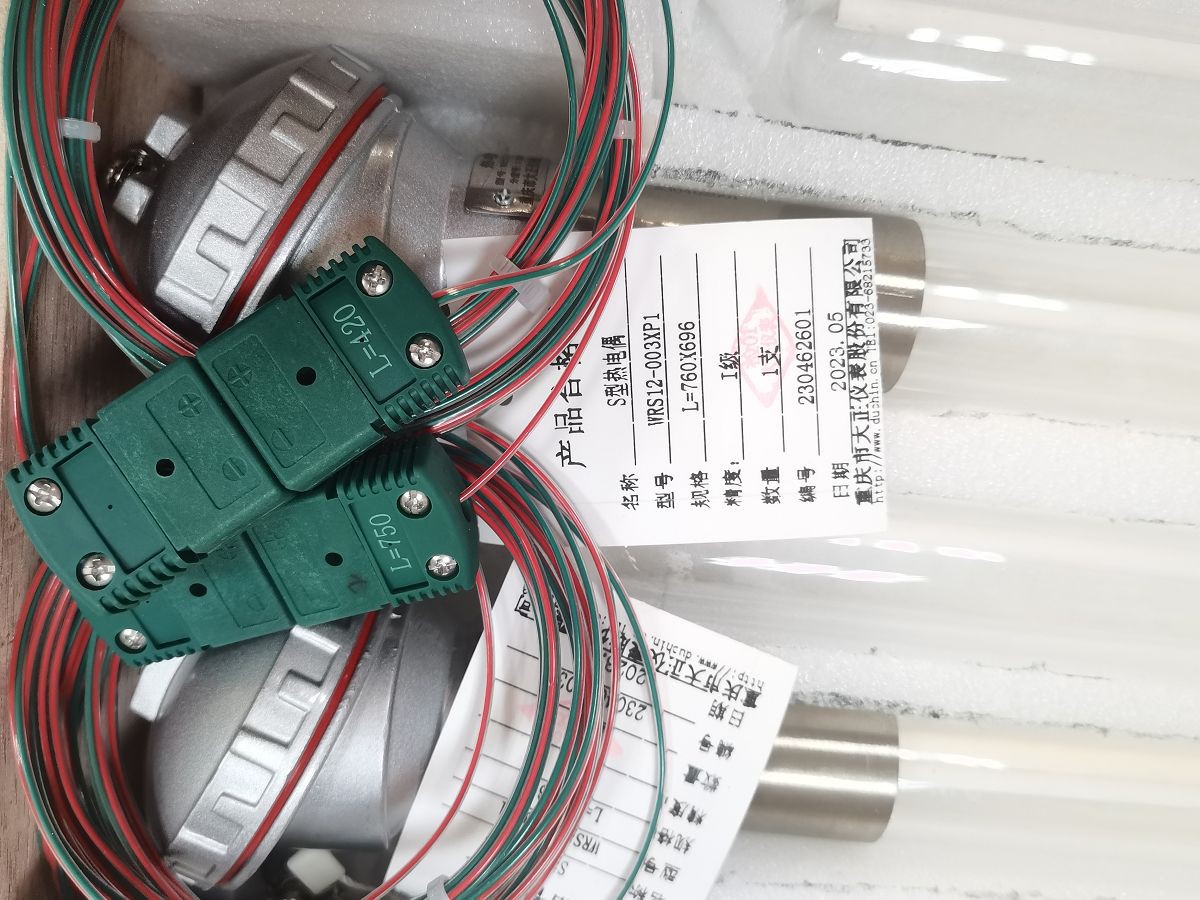

एस प्रकार थर्मोकपल

थर्मोएलिमेंट: Ptrh10-Pt
प्रकार: डुप्लेक्स प्रकार
ग्रेड: II कक्षा ±1.5C या 0.25%t
तापमान: 1300 डिग्री
लंबाई: L1 और L2 निर्दिष्ट करें

विशेष विवरण

PtRh10-Pt S प्रकार थर्मोकपल

जल-रोधी हेड; तापमान ट्रांसमीटर उपलब्ध है

विद्युत आउटपुट: M20X1.5, NPT1/2"

तार का व्यास: Φ0.5

सटीकता वर्ग: एल, एल

सुरक्षा वर्ग: IP65

नाममात्र दबाव: सामान्य दबाव

प्रोडक्ट का नाम	एस प्रकार थर्मोकपल
थर्मोएलिमेंट	Ptrh10-पं
प्रकार	डुप्लेक्स प्रकार
श्रेणी	द्वितीय श्रेणी ±1.5C या 0.25%t
तापमान	1300 डिग्री
लंबाई	L1 और L2 निर्दिष्ट करें
व्यास	ओडी निर्दिष्ट करें

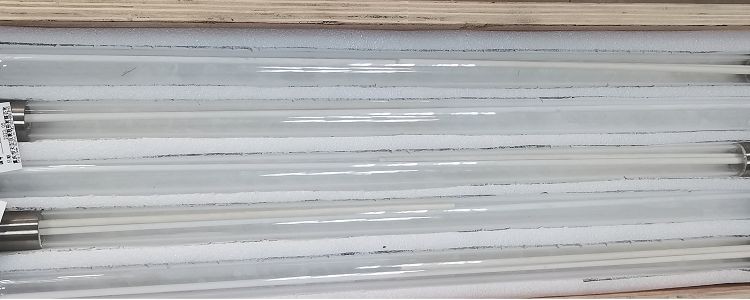

नली	99% Al2O3 ट्यूब;क्वार्ट्ज ट्यूब

यह ऑक्सीकरण और निष्क्रिय वातावरण के लिए उपयुक्त है, इसे निर्वात में भी अल्पकालिक उपयोग किया जा सकता है, लेकिन यह वायुमंडल को कम करने या धातु या गैर-धातु भाप वाले वातावरण पर लागू नहीं होता है।

यह उच्च तापमान स्थितियों के लिए उपयुक्त है, इसका व्यापक रूप से कांच, वैक्यूम भट्टी, पाउडर धातु विज्ञान, गलाने वाली भट्टी और नमक स्नान भट्टी जैसी औद्योगिक उत्पादन प्रक्रियाओं में तापमान का परीक्षण करने के लिए उपयोग किया जाता है।

एस प्रकार थर्मोकपल कंडक्टर संयोजन और विशेषताएं

प्रकार	थर्मोएलिमेंट	तापमान सीमा डिग्री	कार्य सुविधाएँ
			लाभ	नुकसान
S	Ptrh10-पं	0~1600	ऑक्सीकरण वातावरण के लिए उपयुक्त. उच्च परिशुद्धता, समय का उपयोग करने से स्थिरता प्रभावित नहीं होती है। ऑक्सीकरण प्रतिरोध, रासायनिक संक्षारण प्रतिरोध के साथ, मानक थर्मोकपल के रूप में उपयोग किया जा सकता है।	वायुमंडल (विशेषकर H2, धातु वाष्प) और निर्वात वातावरण, उच्च लागत को कम करने के लिए उपयुक्त नहीं है।
R	Ptrh13-पं	0~1600
B	Ptrh30-Ptrh6	600~1700	छोटे थर्मोइलेक्ट्रिक, ऑक्सीकरण प्रतिरोध और रासायनिक संक्षारण प्रतिरोध के साथ 1000 डिग्री से अधिक के लिए उपयुक्त	600 डिग्री से नीचे उपयोग नहीं किया जा सकता, संवेदनशीलता कम है।

एस प्रकार थर्मोकपल त्रुटि की सीमा

	थर्मोएलिमेंट	प्रकार	त्रुटि की सीमाएं(±डिग्री)/प्रभावी तापमान रेंज(डिग्री)
			1 वर्ग	2 वर्ग	3 वर्ग
नोबेल धातु टीसी	Ptrh10-पं	S	1.0/600~1100 1+0.003(t-1100)/1100~1600	1.5 या 0.25%t/0~1600	--
	Ptrh13-पं	R
	Ptrh30-Ptrh6	B	--	1.5 या 0.25%t/600~1700	4.0 या 0.5%t/600~1700
