PT1000 RTD तापमान सेंसर

सेंसर तत्व: PT100, PT500, PT1000
सटीकता: कक्षा ए, कक्षा बी
RTD जांच: ø6; SUS304
थर्मोवेल: ø8; SUS304
संरचना: कनेक्शन बॉक्स 200 डिग्री; केबल 150 डिग्री का नेतृत्व करता है

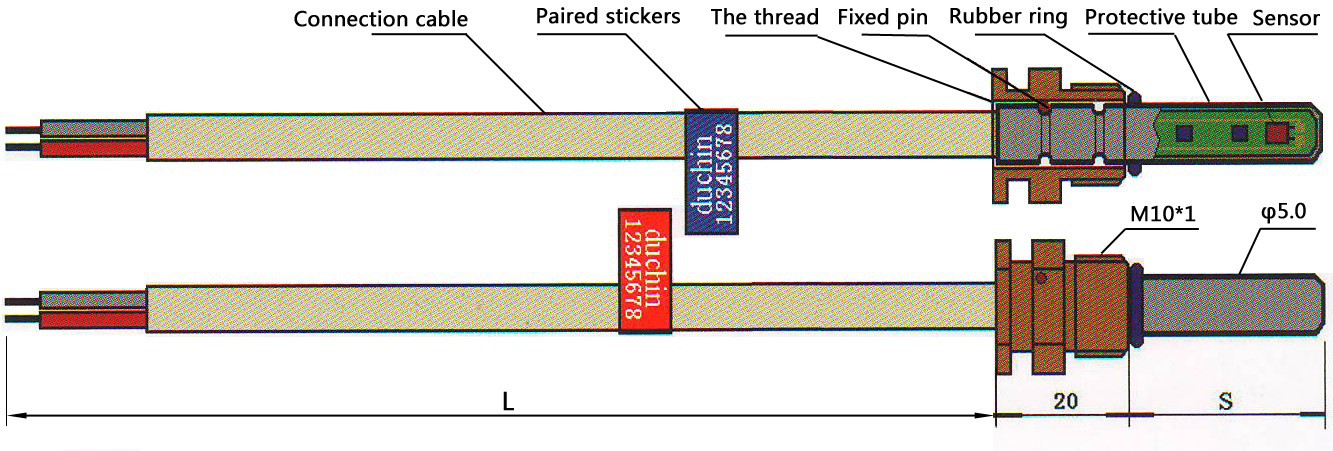

Duchin ने 500, 000 जोड़े के वार्षिक उत्पादन मात्रा के साथ 2 0 10 में स्वतंत्र रूप से एक हीट मीटर तापमान सेंसर उत्पादन लाइन का डिजाइन और निर्माण किया। हीट मीटर तापमान सेंसर में पांच घटक होते हैं: तापमान संवेदन तत्व, थर्मल कंडक्टर, सुरक्षात्मक म्यान, बढ़ते धागा और लीड तारों। यह आम तौर पर PT1000, सहिष्णुता स्तर B का उपयोग करता है, 0.06 डिग्री से कम सटीकता की जोड़ी। यह उच्च सटीकता, तेजी से थर्मल प्रतिक्रिया और स्थिर प्रदर्शन के साथ खड़ा है।

PT1000 RTD तापमान सेंसर का उपयोग भवन के मुख्य गर्म पानी ट्यूब के लिए किया जाता है, जिसमें G1/2 निश्चित थ्रेड प्रक्रिया कनेक्शन होता है। हमेशा वाटर-प्रूफ हेड या वायर लीडिंग के साथ, DN32 ~ DN250 पाइप सिस्टम में स्थापित किया जाना चाहिए।

तकनीकी डाटा

सेंसर तत्व	PT100, PT500, PT1000
शुद्धता	क्लास ए, क्लास बी
आरटीडी जांच	Ø6; SUS304
थर्मोवेल	Ø8; SUS304
संरचना	कनेक्शन बॉक्स 200 डिग्री; केबल 150 डिग्री का नेतृत्व करता है
केबल रद्द करना	टिन-प्लेटेड तार, टर्मिनल कैप
प्रक्रिया कनेक्शन	G1/2B
तारसामग्री	पीवीसी 85 डिग्री, पुर 105 डिग्री, सिलिकॉन 150 डिग्री, पीटीएफई 250 डिग्री
केबल की लंबाई	ग्राहक की मांग के अनुसार, 1500 मिमी (मानक)
फिटिंग लंबाई	85 (105), 120 (140), 210 (230) मिमी मानक हो
तापमान	0 से 150 डिग्री
तापमान अंतराल	△ 3 डिग्री से कम या बराबर tmin
	0 से कम या बराबर। एक जोड़ी के भीतर 1 डिग्री
इन्सुलेशन प्रतिरोध	सामान्य स्थिति के तहत 100m not से अधिक या बराबर
संरक्षण वर्ग	IP54
परिवेश की स्थिति	0 से 70 डिग्री

ड्यूचिन ने 2010 में हीट मीटर तापमान सेंसर उत्पादन लाइन बनाई, और तापमान सेंसर रैपिड ग्रुप डिटेक्शन डिवाइस का आविष्कार किया। स्थिर प्रदर्शन के साथ हीट मीटर सेंसर और 100% परीक्षण किया गया।
