उत्पाद विवरण
प्रमुख विशेषताऐं
अत्यधिक दबाव और तापमान प्रतिरोध: उच्च दबाव और अल्ट्रा{0}उच्च तापमान (2200 डिग्री तक) के तहत निर्बाध रूप से संचालित होता है, अत्यधिक औद्योगिक सेटिंग्स में सटीकता बनाए रखता है।
टिकाऊ निर्माण: विस्तारित सेवा जीवन के लिए उच्च पिघलने बिंदु, संक्षारण प्रतिरोध और एंटी-ऑक्सीकरण कोटिंग (वैकल्पिक) के साथ टंगस्टन रेनियम मिश्र धातु तत्व।
अनुकूलन योग्य डिज़ाइन: विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करने के लिए विभिन्न शीथ सामग्रियों (टंगस्टन ट्यूब, मोलिब्डेनम ट्यूब या टैंटलम ट्यूब), व्यास (4 - 8 मिमी), लंबाई (100-2000 मिमी), और कनेक्शन प्रकार (थ्रेडेड, फ़्लैंग्ड, त्वरित-कनेक्ट) में उपलब्ध है।
स्थिर सिग्नल ट्रांसमिशन: उच्च तापमान प्रतिरोधी क्षतिपूर्ति केबलों से सुसज्जित, सिग्नल हस्तक्षेप को कम करना और लगातार डेटा आउटपुट सुनिश्चित करना।
|
प्रोडक्ट का नाम |
उच्च दबाव टंगस्टन रेनियम थर्मोकपल |
|
थर्मोएलिमेंट |
C(Wre5/26),D(Wre3/25),A(Wre5/20) |
|
प्रकार |
सरल या डुप्लेक्स प्रकार |
|
थर्मोएलिमेंट व्यास |
φ0.5 |
|
श्रेणी |
0.5%,1.0% |
|
तापमान |
2000 डिग्री |
|
लंबाई |
कुल लंबाई और विसर्जन लंबाई निर्दिष्ट करें |
|
व्यास |
4,6,8 मिमी |
|
नली |
मो (मोलिब्डेनम) ट्यूब |
|
रोधक |
Al2O3,HfO2 |
|
विशेषता |
दबाव प्रतिरोधी डिजाइन |
हम उन पहली कंपनियों में से एक हैं जो टंगस्टन {{0} रेनियम थर्मोकपल का अनुसंधान एवं विकास करती हैं। उच्च {{2} तापमान उच्च दबाव टंगस्टन रेनियम थर्मोकपल जो 2000 डिग्री वातावरण और 1600 डिग्री उच्च तापमान वैक्यूम अंशांकन उपकरणों के लिए थर्मोकपल के लिए लागू किया जा सकता है, पहले हमारे द्वारा सफलतापूर्वक काम किया गया था। टंगस्टन रेनियम थर्मोकपल श्रेणी में हमारे उत्पाद, जो शीर्ष बाजार हिस्सेदारी पर कब्जा करते हैं, का मूल्यांकन "चाइना इंस्ट्रूमेंट एक्सट्रोडिनार" और "चोंगकिंग प्रसिद्ध उत्पाद" के रूप में किया गया था।
तकनीकी विशेषताओं
● आमतौर पर तारों को जोड़ने के लिए कनेक्टर और जंक्शन बॉक्स का उपयोग किया जाता है।
● अत्यधिक दबाव वाले वैक्यूम वातावरण से निपटने के लिए, हमारे ग्राहक थर्मोकपल पर एकीकृत एंटी-{0}उच्च-{1}} दबाव डिवाइस को अनुकूलित करने की आवश्यकताएं ला सकते हैं।
● प्रथम श्रेणी के लिए 4.0 डिग्री या 0.5·टी/डिग्री सहनशीलता, द्वितीय श्रेणी के लिए सहनशीलता 1.0·टी/डिग्री है।
● परीक्षण अंशांकन: इसका परीक्षण या अंशांकन केवल निर्वात या अक्रिय वातावरण में किया जा सकता है, निर्दिष्ट अधिकतम अंशांकन तापमान 1700 डिग्री है।
तापमान और पर्यावरण का उपयोग करने की अनुशंसा करें
|
सुरक्षा ट्यूब |
ट्यूब आयुध डिपो |
रोधक |
अधिकतम तापमान डिग्री |
आवेदन |
|
एमओ |
Φ4,6,8 |
BeO/HfO2 |
1800 |
निर्वात, वायु |
|
टा |
Φ4,6,8 |
बीईओ |
2000 |
|
|
W |
Φ6,8 |
HfO2 |
2200 |
आवेदन
W-Re थर्मोकपल का उपयोग मुख्य रूप से निम्नलिखित क्षेत्रों में उच्च-तापमान माप के लिए किया जाता है:
एयरोस्पेस: जेट/रॉकेट इंजन नोजल और हीट शील्ड सतहों में अत्यधिक तापमान को मापना।
वैक्यूम/निष्क्रिय वातावरण भट्टियां: 2500 डिग्री तक सिंटरिंग, ताप उपचार और क्रिस्टल विकास प्रक्रियाएं (उदाहरण के लिए, नीलमणि)।
धातुकर्म: पिघली हुई धातु का तापमान माप।
अनुसंधान एवं विकास: उच्च तापमान सामग्री परीक्षण और विशेष परमाणु रिएक्टर वातावरण।
मुख्य सीमाएं: तेजी से ऑक्सीकरण को रोकने के लिए इनका उपयोग ऑक्सीजन मुक्त वातावरण (निष्क्रिय, हाइड्रोजन, या निर्वात) में किया जाना चाहिए। सामान्य प्रकारों में टाइप C (W-5%Re बनाम W-26%Re), टाइप D (W-3%Re बनाम W-25%Re) और टाइप A (W-5%Re बनाम W-20%Re) शामिल हैं।
टंगस्टन के लाभ-प्लैटिनम की तुलना में रेनियम थर्मोकपल{{1}रोडियम थर्मोकपल
टंगस्टन {{0}रेनियम (डब्ल्यू {{1}रे) और प्लैटिनम {{2}रोडियम (पीटी {{3}आरएच, मुख्य रूप से प्रकार एस, आर, और बी) थर्मोकपल दोनों ही उच्च तापमान माप के लिए {{4}धातु थर्मोकपल हैं, लेकिन प्रत्येक का अपना फोकस होता है। टंगस्टन रेनियम थर्मोकपल के मुख्य लाभ निम्नलिखित क्षेत्रों में उजागर किए गए हैं:
1. उच्चतर अधिकतम तापमान सीमा
W-Re थर्मोकपल: लगभग 2300 डिग्री तक लगातार माप सकते हैं (उदाहरण के लिए, WRe3-WRe25 टाइप करें), और कुछ शर्तों के तहत अल्पकालिक उपयोग के लिए 3000 डिग्री तक माप सकते हैं। यह उनका मुख्य लाभ है.
पीटी{{0}आरएच थर्मोकपल: सबसे अधिक गर्मी प्रतिरोधी प्रकार बी (पीटी-30%आरएच/पीटी-6%आरएच) की निरंतर ऊपरी सीमा लगभग 1700 डिग्री है, जो अल्पावधि में 1800 डिग्री तक पहुंच जाती है। प्रकार एस और आर निम्न (लगभग 1600 डिग्री) हैं।
निष्कर्ष: 1800 डिग्री से अधिक के अत्यधिक तापमान माप के लिए, W-Re थर्मोकपल वस्तुतः एकमात्र विकल्प हैं।
2. महत्वपूर्ण लागत लाभ
W-रे थर्मोकपल: टंगस्टन और रेनियम का उपयोग करें। हालाँकि रेनियम भी एक कीमती धातु है, लेकिन इसकी कीमत प्लैटिनम से बहुत कम है। AW-Re थर्मोकपल की लागत आम तौर पर समतुल्य Pt{{6}Rh थर्मोकपल का केवल एक {{4}तिहाई से एक{5}आधा, या उससे भी कम होती है।
पीटी-आरएच थर्मोकपल: प्लैटिनम और रोडियम का उपयोग करें, दोनों बेहद महंगी और अस्थिर कीमती धातुएं हैं।
निष्कर्ष: उच्च मात्रा में उपयोग, डिस्पोजेबल अनुप्रयोगों, या क्षति की संभावना वाली कठोर परिस्थितियों वाले परिदृश्यों में, डब्ल्यू -रे थर्मोकपल का आर्थिक लाभ पर्याप्त है।
3. उच्च थर्मोइलेक्ट्रिक ईएमएफ और संवेदनशीलता
डब्ल्यू-री थर्मोकपल: पीटी{{2}आरएच थर्मोकपल की तुलना में उच्च {{1}तापमान रेंज में बहुत अधिक थर्मोइलेक्ट्रोमोटिव बल (आउटपुट मिलिवोल्ट सिग्नल) उत्पन्न करें। उदाहरण के लिए, 1600 डिग्री पर, WRe5-WRe26 का आउटपुट लगभग 30mV है, जबकि टाइप B केवल 12mV है।
लाभ: एक मजबूत सिग्नल का मतलब है मापने वाले उपकरणों के लिए अपेक्षाकृत कम आवश्यकताएं, थोड़ा बेहतर शोर प्रतिरक्षा और बेहतर रिज़ॉल्यूशन।
4. उच्च यांत्रिक शक्ति और पहनने का प्रतिरोध
W-रे थर्मोकपल: टंगस्टन{{1}रेनियम मिश्रधातु कठोर, उच्च{2}शक्ति, और अधिक घिसाव{{3}प्रतिरोधी, और उच्च तापमान पर विरूपण की संभावना कम होती है।
पीटी {{0}आरएच थर्मोकपल: पीटी{{1}आरएच मिश्र धातु अपेक्षाकृत नरम होते हैं, लंबे समय तक उच्च तापमान के उपयोग के बाद अनाज के मोटे होने और भंगुर होने के प्रति संवेदनशील होते हैं, जिससे यांत्रिक शक्ति कम हो जाती है।
निष्कर्ष: कंपन, घर्षण, या लंबी असमर्थित लंबाई की आवश्यकता वाले अनुप्रयोगों में, डब्ल्यू -रे थर्मोकपल अधिक विश्वसनीय यांत्रिक प्रदर्शन प्रदान करते हैं।
5. तेज़ प्रतिक्रिया समय
महीन तारों (उच्च शक्ति द्वारा सक्षम) के उपयोग के कारण, डब्ल्यू -रे थर्मोकपल के गर्म जंक्शन को छोटा बनाया जा सकता है, जिसके परिणामस्वरूप कम तापीय जड़ता और तेज प्रतिक्रिया होती है।
कैसे चुने:
W-Re थर्मोकपल चुनें जब: 1800 डिग्री से ऊपर तापमान मापना; निर्वात, अक्रिय, या कम करने वाले (हाइड्रोजन) वातावरण में काम करना; लागत एक प्रमुख चिंता का विषय है, विशेषकर उपभोज्य अनुप्रयोगों में।
एक पीटी -आरएच थर्मोकपल चुनें जब: हवा में मापना या ऑक्सीकरण वातावरण (सबसे आम औद्योगिक वातावरण); बहुत अधिक दीर्घकालिक स्थिरता और सटीकता की आवश्यकता होती है; तापमान सीमा 1800 डिग्री से नीचे है और बजट इसकी अनुमति देता है।
संक्षेप में, टंगस्टन{0}}रेनियम थर्मोकपल "अत्यधिक तापमान और विशेष वातावरण के लिए लागत{{1}प्रभावी चैंपियन" हैं, जबकि प्लैटिनम-रोडियम थर्मोकपल "ऑक्सीकारक वातावरण में उच्च तापमान माप के लिए स्थिर बेंचमार्क हैं।"
हमें क्यों चुनें?
व्यावसायिक विनिर्माण: आईएसओ 9001 और सीई मानकों का पालन करते हुए टंगस्टन रेनियम थर्मोकपल उत्पादन में 20 वर्षों से अधिक का अनुभव।
अनुकूलन क्षमता: इंजीनियरिंग टीम आपके विशिष्ट दबाव, तापमान और स्थापना आवश्यकताओं के आधार पर अनुरूप समाधान प्रदान करती है।
कठोर गुणवत्ता नियंत्रण: उत्पाद की विश्वसनीयता सुनिश्चित करने के लिए कच्चे माल का 100% निरीक्षण, प्रक्रिया परीक्षण और अंतिम अंशांकन।

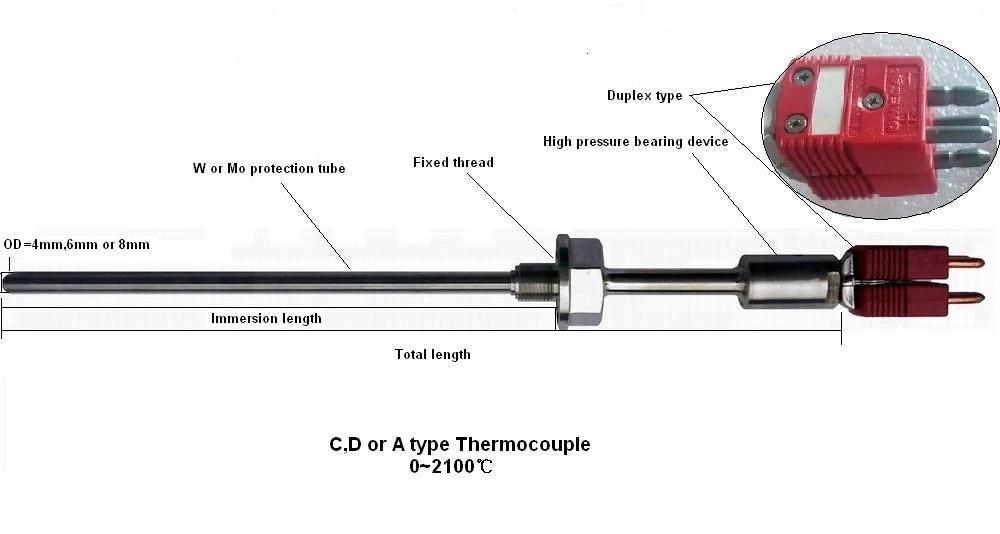

उत्पाद विवरण

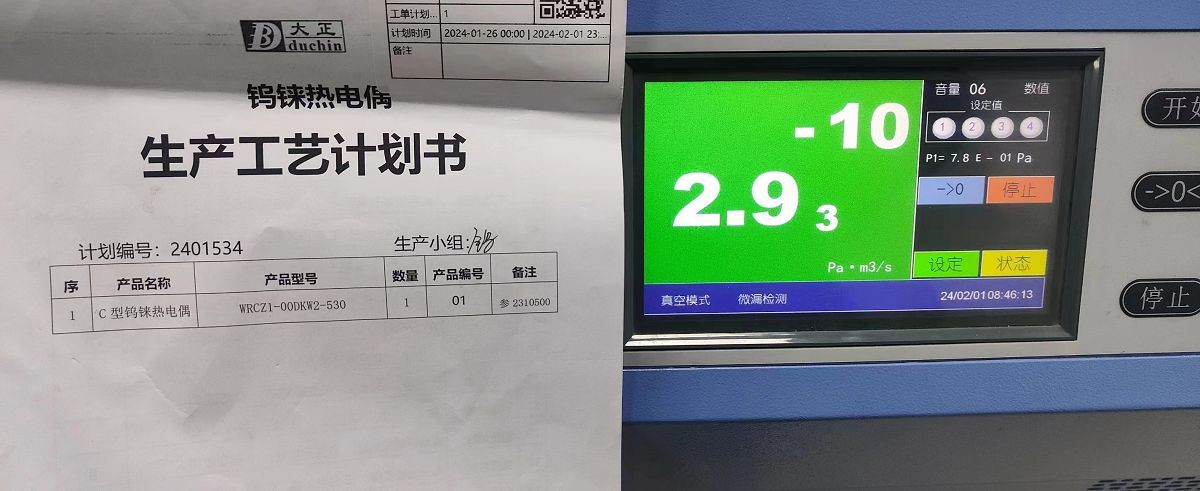

वैक्यूम डिटेक्शन लीकेज

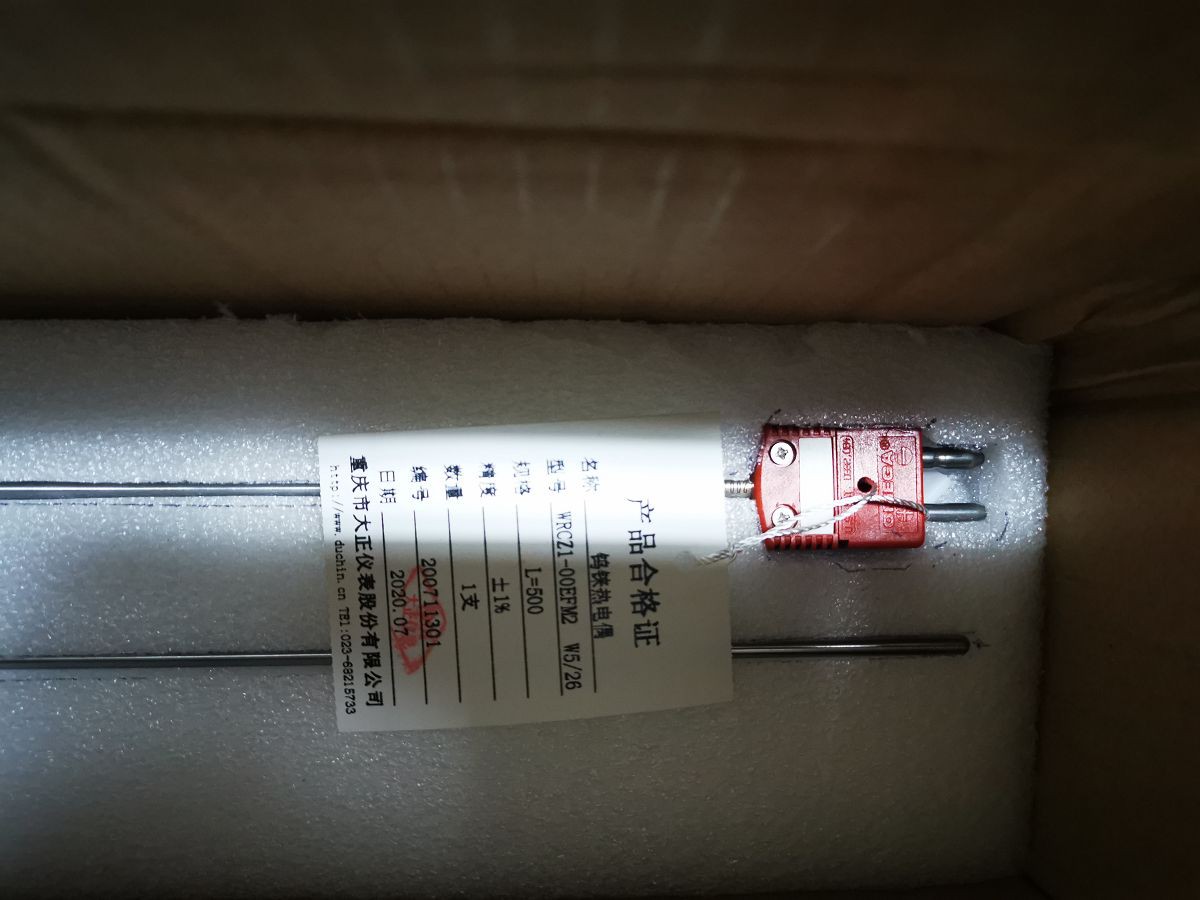

पैकिंग छवि
हमारे ग्राहक
हमारी कंपनी में अंतर्दृष्टि
हमारे उत्पादन में अंतर्दृष्टि
मैनुअल वेल्डिंग
स्वचालित वेल्डिंग
इन्सुलेशन परीक्षण
लेज़र मार्किंग
गोदाम प्रबंधन
थर्मोकपल असेंबल
वैक्यूम रिसाव का पता लगाना
सतह पॉलिशिंग
गुणवत्ता प्रमाणपत्र
