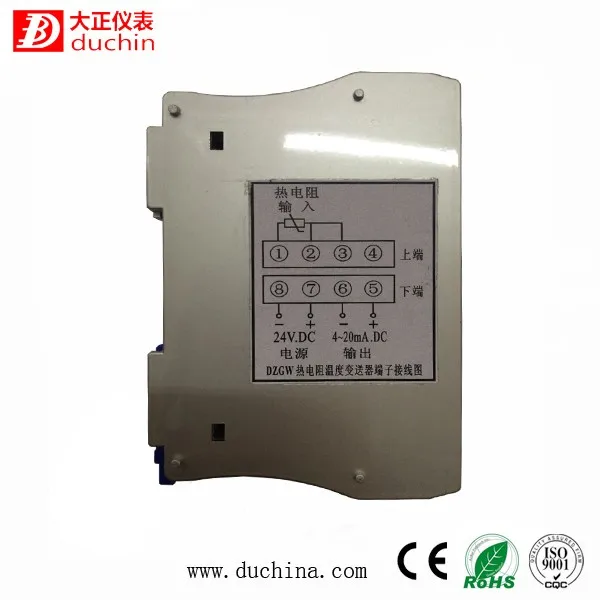

दीन रेल तापमान ट्रांसमीटर

इंस्ट्रूमेंट पावर, इनपुट और आउटपुट को एक दूसरे से अलग करना।
पैनल डिज़ाइन: पावर इंडिकेशन के रूप में एलईडी रेड लाइट, आउटपुट इंडिकेशन के रूप में एलईडी ग्रीन लाइट

इनपुट सिग्नल: मानक थर्मल प्रतिरोध ω
आउटपुट सिग्नल: 4 ~ 20 MADC या 1 ~ 5VDC
सटीकता: 5 0 से अधिक या बराबर रेंज
रेंज ＜ 5 0 डिग्री ± 0.2%
लोड प्रतिरोध: 0 ~ 300) (4 ~ 20 एमएडीसी आउटपुट पर)
परिचालन की स्थिति: पर्यावरण तापमान 0 ~ 50 डिग्री;
सापेक्षिक आर्द्रता<85%RH
इन्सुलेशन प्रतिरोध: बिजली, इनपुट और आउटपुट टर्मिनलों के बीच 50m and से अधिक या बराबर
इन्सुलेशन तीव्रता: बिजली, इनपुट और आउटपुट टर्मिनलों के बीच प्रति मिनट 500V (एसी)
पावर वोल्टेज: 24VDC% 10%
आंतरिक रूप से सुरक्षित स्तर: (ib) ⅱc
आंतरिक सुरक्षित सर्किटरी का मूल्यांकन मूल्य:
1। मैक्स ओपन-सर्किट वोल्टेज: 4VDC से कम या बराबर
2। अधिकतम शॉर्ट-सर्किट करंट: 100MADC से कम या बराबर
उच्चतम अनुमेय वोल्टेज: 220VDC/220VAC (प्रभावी मूल्य)
बिजली की खपत: 1.25W (1INPUT 1 आउटपुट प्रकार) से कम या बराबर;
2.5W से कम या बराबर (1INPUT 2 आउटपुट प्रकार)
वजन: 120 ग्राम (लगभग।)

बढ़ते: मानक DIN35 रेल
आयाम: 17.5 × 99 × 114.5 मिमी (चौड़ाई × ऊंचाई × गहराई)

Enviroment temp: -40 ~ {+85 डिग्री

आउटपुट सिंगल: 4 ~ 20mA

संरक्षण वर्ग: IP66

बिजली की आपूर्ति: 7.5V ~ 45V

सटीकता: 0। 08%

● दो-तार या तीन-तार आरटीडी तापमान सिग्नल इनपुट, पृथक ट्रांसमिशन आउटपुट।

● बुद्धिमान, ऑन-साइट कॉन्फ़िगरेशन सेट किया जा सकता है। फिक्स्ड आरटीडी प्रकार और तापमान रेंज इनपुट भी उपलब्ध हैं।

● वर्किंग पावर इंडिकेटर के साथ।

● एकल चैनल, एक इनपुट और एक आउटपुट, इनपुट लूप शॉर्ट-सर्किट सुरक्षा।

● प्लग-एंड-प्ले टर्मिनल ब्लॉक, डीआईएन रेल कार्ड माउंटिंग।
