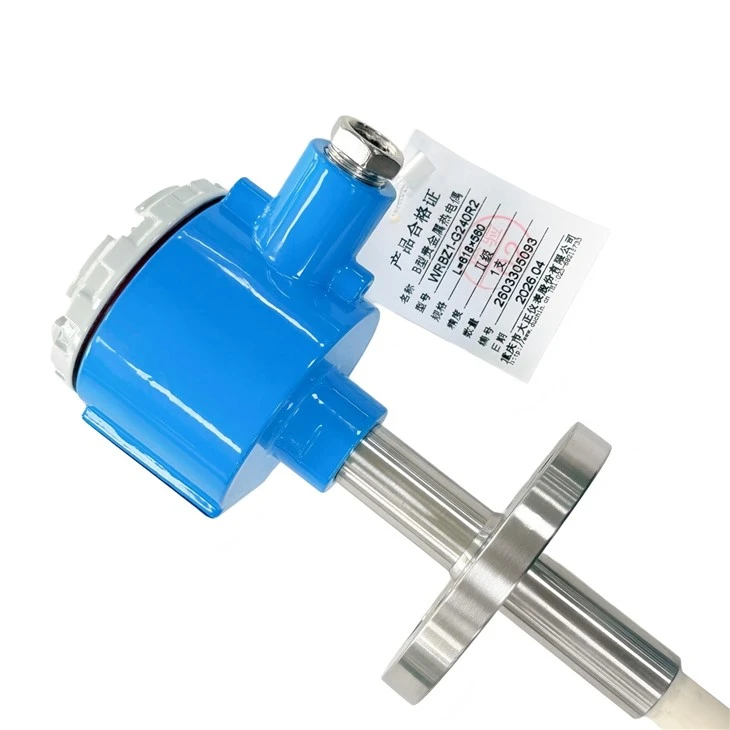

टाइप बी कीमती धातु विस्फोट-प्रूफ़ थर्मोकपल

सकारात्मक ध्रुव (बीपी): प्लैटिनम-रोडियम 30 मिश्र धातु (PtRh30), जिसमें 30% रोडियम और 70% प्लैटिनम शामिल है।
नकारात्मक ध्रुव (बीएन): प्लैटिनम-रोडियम 6 मिश्र धातु (पीटीआरएच6), जिसमें 6% रोडियम और 94% प्लैटिनम शामिल है।

तकनीकी विशेषताएँ एवं लाभ

धातु विज्ञान, कांच निर्माण और ताप उपचार जैसे अत्यधिक उच्च तापमान अनुप्रयोगों के लिए विशेष रूप से डिज़ाइन किया गया।

अति उच्च सटीकता और स्थिरता।

कीमती धातु सामग्री न्यूनतम थर्मल बहाव के साथ उच्च तापमान पर उत्कृष्ट रासायनिक स्थिरता प्रदान करती है।

ऑक्सीकरण या निष्क्रिय वातावरण के लिए उपयुक्त; अल्प अवधि के लिए निर्वात वातावरण में भी उपयोग किया जा सकता है।

मजबूत संक्षारण और ऑक्सीकरण प्रतिरोध, सामान्य धातु थर्मोकपल की तुलना में सेवा जीवन काफी लंबा है।

विशेष विवरण

वस्तु	विशिष्टता/मूल्य
प्रोडक्ट का नाम	टाइप बी कीमती धातु थर्मोकपल
नमूना	WRBZ1 G240R2
DIMENSIONS	L=618×560
सटीकता वर्ग	कक्षा II
तापमान की रेंज	600 डिग्री ~ 1700 डिग्री
संरचना	सिंगल कोर/बख्तरबंद

प्रमुख अनुप्रयोग

बड़ी ताप उपचार भट्टियों के लिए तापमान एकरूपता परीक्षण

एयरोस्पेस सामग्री ताप उपचार

कांच का पिघलना

धातुकर्म प्रगलन

प्रयोगशाला उच्च तापमान भट्टियाँ

निषिद्ध वातावरण

कठोरता सेउपयुक्त नहींवायुमंडल (जैसे, हाइड्रोजन, कार्बन मोनोऑक्साइड) या धात्विक/गैर धात्विक वाष्प वाले वातावरण को कम करने के लिए।

टाइप बीथर्मोकपल कंडक्टर संयोजन और विशेषताएं

प्रकार	थर्मोएलिमेंट	तापमान सीमा डिग्री	कार्य सुविधाएँ
			लाभ	नुकसान
S	Ptrh10-पं	0~1600	ऑक्सीकरण वातावरण के लिए उपयुक्त. उच्च परिशुद्धता, समय का उपयोग करने से स्थिरता प्रभावित नहीं होती है। ऑक्सीकरण प्रतिरोध, रासायनिक संक्षारण प्रतिरोध के साथ, मानक थर्मोकपल के रूप में उपयोग किया जा सकता है।	वायुमंडल (विशेषकर H2, धातु वाष्प) और निर्वात वातावरण, उच्च लागत को कम करने के लिए उपयुक्त नहीं है।
R	Ptrh13-पं	0~1600
B	Ptrh30-Ptrh6	600~1700	छोटे थर्मोइलेक्ट्रिक, ऑक्सीकरण प्रतिरोध और रासायनिक संक्षारण प्रतिरोध के साथ 1000 डिग्री से अधिक के लिए उपयुक्त	600 डिग्री से नीचे उपयोग नहीं किया जा सकता, संवेदनशीलता कम है।

टाइप बी थर्मोकपल त्रुटि की सीमा

	थर्मोएलिमेंट	प्रकार	त्रुटि की सीमाएं(±डिग्री)/प्रभावी तापमान रेंज(डिग्री)
			1 वर्ग	2 वर्ग	3 वर्ग
नोबेल धातु टीसी	Ptrh10-पं	S	1.0/600~1100 1+0.003(t-1100)/1100~1600	1.5 या 0.25%t/0~1600	--
	Ptrh13-पं	R
	Ptrh30-Ptrh6	B	--	1.5 या 0.25%t/600~1700	4.0 या 0.5%t/600~1700
