विशेषताएँ

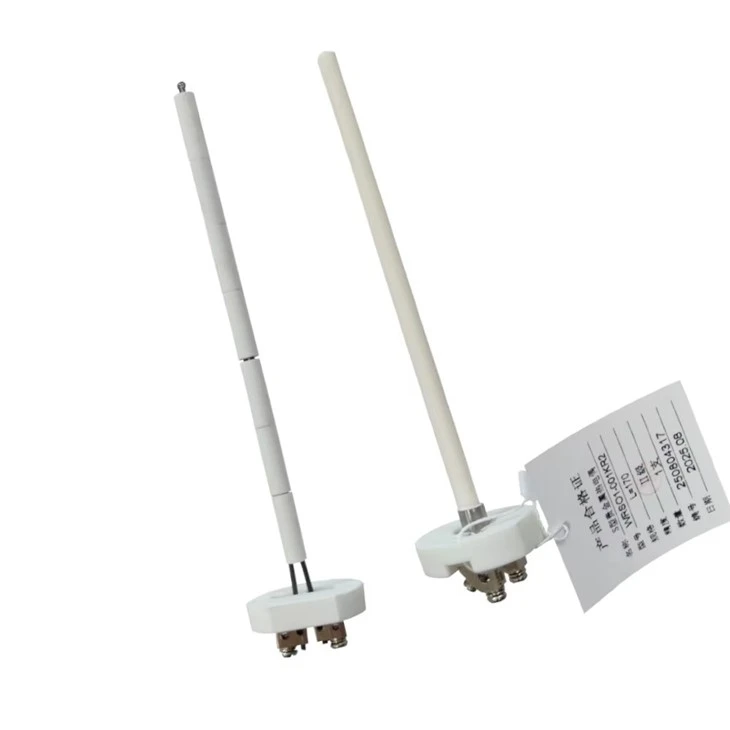

एस - प्रकार का सिरेमिक थर्मोकपल एक कीमती धातु थर्मोकपल है, जिसे सिंगल प्लैटिनम {{1} रोडियम थर्मोकपल के रूप में भी जाना जाता है। सकारात्मक ध्रुव (एसपी) एक प्लैटिनम रोडियम मिश्र धातु है जिसमें 10% रोडियम और 90% प्लैटिनम होता है, और नकारात्मक ध्रुव (एसएन) शुद्ध प्लैटिनम है। इसके तार का व्यास आमतौर पर 0.5 मिमी है, जिसमें स्वीकार्य विचलन -0.015 मिमी है। अधिकतम दीर्घकालिक सेवा तापमान 1300 डिग्री है, और अधिकतम अल्पकालिक सेवा तापमान 1600 डिग्री है। इसमें थर्मोकपल श्रृंखला में उच्चतम सटीकता, सर्वोत्तम स्थिरता, विस्तृत तापमान माप सीमा और लंबी सेवा जीवन के फायदे हैं। यह ऑक्सीकरण और निष्क्रिय वातावरण के लिए उपयुक्त है।
K-प्रकार का सिरेमिक थर्मोकपल सबसे व्यापक रूप से उपयोग किए जाने वाले तापमान सेंसरों में से एक है। इसमें निकेल{{2}क्रोमियम मिश्रधातु से बना एक सकारात्मक पैर और निकल{{3}सिलिकॉन मिश्रधातु से बना एक नकारात्मक पैर होता है। तापमान माप सीमा आम तौर पर 200 डिग्री से 1260 डिग्री तक होती है। इसमें उच्च संवेदनशीलता और तेज़ प्रतिक्रिया समय की विशेषताएं हैं, जो तापमान परिवर्तन को तुरंत और सटीक रूप से माप सकता है। के-प्रकार के सिरेमिक थर्मोकपल में उपयोग की जाने वाली सिरेमिक सामग्री उत्कृष्ट थर्मल इन्सुलेशन, विद्युत अलगाव प्रदान करती है, और अत्यधिक टिकाऊ होती है, थर्मल शॉक, रासायनिक संक्षारण और यांत्रिक पहनने के प्रतिरोधी होती है, जो उन्हें कठोर वातावरण और औद्योगिक अनुप्रयोगों के लिए उपयुक्त बनाती है।
टाइप एस सिरेमिक (सिंगल प्लैटिनम - रोडियम) थर्मोकपल के मुख्य पैरामीटर
| पैरामीटर श्रेणी | विवरण |
| इलेक्ट्रोड सामग्री | सकारात्मक इलेक्ट्रोड (एसपी):10% रोडियम - 90% प्लैटिनम प्लैटिनम-रोडियम मिश्र धातु नकारात्मक इलेक्ट्रोड (एसएन): शुद्ध प्लैटिनम |
| तार विशिष्टता व्यास | व्यास: 0.5 मिमी स्वीकार्य विचलन: -0.015 मिमी |
| तापमान की रेंज | दीर्घावधि-अधिकतम: 1300 डिग्री लघु-अवधि अधिकतम: 1600 डिग्री |
| सटीकता वर्ग | कक्षा Ⅰ (थर्मोकपल श्रृंखला के बीच उच्चतम सटीकता) |
| उपयुक्त वातावरण | ऑक्सीकरण और निष्क्रिय वातावरण |
| विशिष्ट मॉडल | WRS01-001KR1 |
| लंबाई विशिष्टता | उदाहरण:L500mm (अनुकूलन उपलब्ध) |
| प्रमाणन-संबंधित पैरामीटर | एसआईएल 2 कार्यात्मक सुरक्षा प्रमाणन का समर्थन करता है, विस्फोट-प्रूफ़ प्रमाणन (पूर्व db IICT1~T6 Gb) |
द्वितीय. टाइप K सिरेमिक थर्मोकपल के मुख्य पैरामीटर
| पैरामीटर श्रेणी | विवरण |
| इलेक्ट्रोड सामग्री | सकारात्मक इलेक्ट्रोड: निकेल-क्रोमियम मिश्र धातु नकारात्मक इलेक्ट्रोड: निकेल-सिलिकॉन मिश्र धातु |
| तापमान की रेंज | -40 डिग्री से 1260 डिग्री |
| सटीकता वर्ग | कक्षा Ⅰ / कक्षा Ⅱ (मानक औद्योगिक ग्रेड) |
| उपयुक्त वातावरण | कठोर औद्योगिक वातावरण (थर्मल शॉक के प्रति प्रतिरोधी, रासायनिक संक्षारण, और यांत्रिक घिसाव) |
| धमाका-प्रूफ़ मॉडल विशिष्टता | WRa24b/44b-B (a=थर्मोकपल प्रकार: K/E/J/T/N; b=संरक्षण ट्यूब व्यास: 0/1) |
| प्रमाणन-संबंधित पैरामीटर | विस्फोट-प्रूफ मार्क: Ex db IICT1~T6 Gb कार्यकारी मानक: जीबी/टी 3836.1-2021, आदि। |
थर्मोकपल एक्सटेंशन/क्षतिपूरक तार और केबल (सामान्य विशिष्टताएँ)
संगत प्रकार: प्रकार K, E, J, T, N, और अन्य थर्मोकपल प्रकारों का समर्थन करता है
इन्सुलेशन सामग्री: ग्लास फाइबर, पॉलीविनाइल क्लोराइड (पीवीसी), पॉलीटेट्राफ्लुओरोएथिलीन (टेफ्लॉन), एस्बेस्टस, आदि।
संरचनात्मक विशिष्टताएँ: सिंगल -कोर / मल्टी{1}}कोर (2-कोर, 3-कोर, 4-कोर, 6-कोर); स्टेनलेस स्टील ब्रेडेड सुरक्षात्मक संस्करण उपलब्ध है
भागों की स्थापना और फिक्सिंग
विस्फोट-रोधी स्थापना: WRa24b/44b-B मॉडल के साथ संगत; सुरक्षा ट्यूब व्यास विकल्प: 6 ~ 25 मिमी
सामान्य स्थापना: थ्रेडेड, फ्लैंज और अन्य फिक्सिंग विधियों का समर्थन करता है (उसी ब्रांड के समान उत्पादों की सामान्य कॉन्फ़िगरेशन के आधार पर)
प्रमाणन-संबंधित विशिष्टताएँ (उत्पाद अनुपालन पैरामीटर)
1. विस्फोट-प्रूफ़ प्रमाणन विशिष्टताएँ
विस्फोट-प्रूफ मार्क: Ex db IICT1~T6 Gb
कार्यकारी मानक: जीबी/टी 26786-2011, जीबी/टी 3836.1-2021, जीबी/टी 3836.2-2021
आरेखण संख्याएँ: विस्फोट-प्रूफ़ थर्मोकपल 1.144.111~514; विस्फोट-प्रूफ़ थर्मल अवरोधक 1.184.111~114
प्रमाणपत्र की वैधता अवधि: 30 जून, 2023 से 29 जून, 2028 तक
2. कार्यात्मक सुरक्षा (एसआईएल) प्रमाणन विशिष्टताएँ
प्रमाणन स्तर: एसआईएल 2 (सिस्टम इंटीग्रिटी: एसआईएल 2 क्षमता; रैंडम इंटीग्रिटी: टाइप बी एलिमेंट; हार्डवेयर दोष सहनशीलता: एचएफटी=0)
लागू मॉडल: WR□, WZ□, WB□ श्रृंखला तापमान सेंसर (ट्रांसमीटर सहित)
कार्यकारी मानक: IEC 61508:2010 (भाग 1-7)
3. विद्युत चुम्बकीय संगतता (ईएमसी) और कम वोल्टेज निर्देश (एलवीडी) प्रमाणन विनिर्देश
कार्यकारी मानक: 2014/35/ईयू कम वोल्टेज निर्देश, 2014/30/ईयू विद्युतचुंबकीय संगतता निर्देश; EN 61000-6-3:2007+A1:2011, EN 61000-3-2:2014, आदि।
कवर किए गए मॉडल: WRKIOX, WRKOX, WRNIOX, WRSOX, WRBKX, और अन्य पूर्ण -श्रृंखला तापमान सेंसर
अनुप्रयोग परिदृश्य
टाइप एस सिरेमिक (सिंगल प्लैटिनम - रोडियम) कीमती धातु थर्मोकपल
परिशुद्धता धातुकर्म
उच्च -अंत चीनी मिट्टी की चीज़ें
कांच निर्माण
वैज्ञानिक अनुसंधान प्रयोग
एयरोस्पेस उपकरण
सैन्य विनिर्माण
K सिरेमिक थर्मोकपल टाइप करें
ऑटोमोबाइल विनिर्माण
रासायनिक उद्योग और ऊर्जा
मशीनरी प्रसंस्करण
औद्योगिक भट्टियाँ
स्वचालन उपकरण
अक्सर पूछे जाने वाले प्रश्न (FAQ)
Q1: क्या आप नमूना आदेश स्वीकार करते हैं?
उत्तर: हां, हम गुणवत्ता परीक्षण और सत्यापन के लिए नमूना आदेशों का स्वागत करते हैं।
Q2: डिलीवरी लीड समय क्या है?
ए: नमूना उत्पादन में 3-5 दिन लगते हैं; ऑर्डर की मात्रा के आधार पर थोक उत्पादन में 1-2 सप्ताह लगते हैं।
Q3: क्या न्यूनतम ऑर्डर मात्रा (MOQ) की आवश्यकता है?
ए: MOQ आवश्यकता कम है; हम गुणवत्ता निरीक्षण के लिए 1-टुकड़ा नमूना आदेश का समर्थन करते हैं।
Q4: शिपिंग के तरीके और डिलीवरी का समय क्या है?
उ: नियमित शिपिंग विधियों में डीएचएल, यूपीएस, फेडेक्स, या टीएनटी शामिल हैं, सामान्य डिलीवरी समय 3-5 दिनों का होता है; हवाई माल ढुलाई या समुद्री माल ढुलाई भी उपलब्ध है।
Q5: क्या आप ब्रांड लोगो प्रिंट कर सकते हैं?
उत्तर: हाँ. कृपया उत्पादन से पहले हमें औपचारिक रूप से सूचित करें और पहले नमूनों के आधार पर डिजाइन योजना की पुष्टि करें।
Q6: क्या आप उत्पाद वारंटी प्रदान करते हैं?
उत्तर: हाँ, हम अपने उत्पादों के लिए 1 वर्ष की वारंटी प्रदान करते हैं।
उत्पाद विवरण
शॉक{{0}प्रतिरोधी पैकेजिंग
पैकेजिंग और लेबलिंग
पैकेजिंग प्रकार: शॉकप्रूफ पैकेजिंग ("नाजुक", "सावधानीपूर्वक संभालें - कुचलें या गिराएं नहीं" के साथ चिह्नित)
