I. क्षतिपूर्ति केबलों का उपयोग क्यों करें?
थर्मोकपल के साथ तापमान मापते समय, थर्मोकपल संदर्भ जंक्शन का तापमान स्थिर रखा जाना चाहिए। अन्यथा, तापमान रीडिंग के दौरान शुरू की गई माप त्रुटियां एक प्रमुख चर बन जाएंगी और माप सटीकता को प्रभावित करेंगी।
फ़ील्ड अनुप्रयोगों में, थर्मोकपल संदर्भ जंक्शन अक्सर उच्च तापमान ताप स्रोत के पास स्थित होता है और स्थिर तापमान बनाए नहीं रख सकता है। इसलिए, संदर्भ जंक्शन को अधिक स्थिर तापमान वाले क्षेत्र में ले जाया जाना चाहिए।
क्षतिपूर्ति करने वाले केबल थर्मोकपल के समान धातु सामग्री से बने होते हैं, या एक निर्दिष्ट तापमान सीमा (आमतौर पर 0-100 डिग्री) के भीतर मिलान किए गए थर्मोकपल के समान थर्मोइलेक्ट्रिक विशेषताओं (थर्मो{1}ईएमएफ) के साथ कम लागत वाली आसानी से उपलब्ध धातुओं से बने होते हैं। वे थर्मोकपल का विस्तार कर सकते हैं या थर्मोकपल और उपकरणों (जैसे इलेक्ट्रॉनिक पोटेंशियोमीटर) के बीच कनेक्टिंग तारों के रूप में काम कर सकते हैं।
इस कारण से, थर्मोकपल का उपयोग क्षतिपूर्ति केबलों के साथ किया जाना चाहिए। हालाँकि, क्षतिपूर्ति केबल गैर-शून्य संदर्भ जंक्शन तापमान के प्रभाव को समाप्त नहीं कर सकते हैं, इसलिए वास्तविक उपयोग में संदर्भ जंक्शन को अभी भी 0 डिग्री तक सही किया जाना चाहिए।
द्वितीय. क्षतिपूर्ति केबलों का उपयोग करने के लिए मुख्य बिंदु
प्रत्येक प्रकार की क्षतिपूर्ति केबल का उपयोग केवल संबंधित प्रकार के थर्मोकपल के साथ किया जा सकता है। अर्थात्, थर्मोकपल का थर्मो-ईएमएफ और उससे मेल खाने वाली क्षतिपूर्ति केबल निर्दिष्ट तापमान सीमा (उदाहरण के लिए, 0-100 डिग्री) के भीतर सुसंगत होनी चाहिए।
क्षतिपूर्ति केबलों को थर्मोकपल और उपकरणों से कनेक्ट करते समय, कनेक्शन बिंदुओं के दो जोड़े एक ही तापमान पर होने चाहिए, और सकारात्मक और नकारात्मक ध्रुवों को उलटा नहीं किया जाना चाहिए। एक क्षतिपूर्ति केबल 0-100 डिग्री के भीतर थर्मोकपल की तरह काम करती है। धारा धनात्मक ध्रुव से संदर्भ जंक्शन के माध्यम से ऋणात्मक ध्रुव की ओर प्रवाहित होती है। इसलिए, क्षतिपूर्ति केबल के सकारात्मक ध्रुव को थर्मोकपल के सकारात्मक ध्रुव से और नकारात्मक ध्रुव को नकारात्मक ध्रुव से जोड़ा जाना चाहिए। विपरीत ध्रुवता न केवल मुआवजे को अक्षम कर देगी, बल्कि थर्मोकपल के थर्मो {{6}ईएमएफ के हिस्से को भी ऑफसेट कर देगी, जिसके परिणामस्वरूप कम संकेतित तापमान होगा।
क्षतिपूर्ति केबल और थर्मोकपल के बीच कनेक्शन बिंदु पर तापमान रेटेड ऑपरेटिंग तापमान सीमा से अधिक नहीं होना चाहिए।
मिलान किए गए उपकरण की आवश्यकताओं के अनुसार क्षतिपूर्ति केबल के तार गेज का चयन करें। उदाहरण के लिए, प्रतिरोध को कम करने और उपकरण के बाहरी प्रतिरोध को प्रभावित करने से बचने के लिए कॉइल उपकरणों को स्थानांतरित करने के लिए मोटे गेज का उपयोग किया जा सकता है।
लंबी दूरी की थर्मोकपल वायरिंग के लिए आसान स्थापना और बिछाने के लिए फंसे हुए और मोटे क्षतिपूर्ति केबलों की सिफारिश की जाती है।

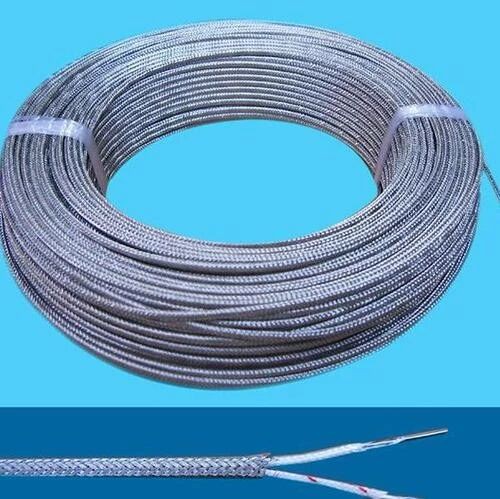

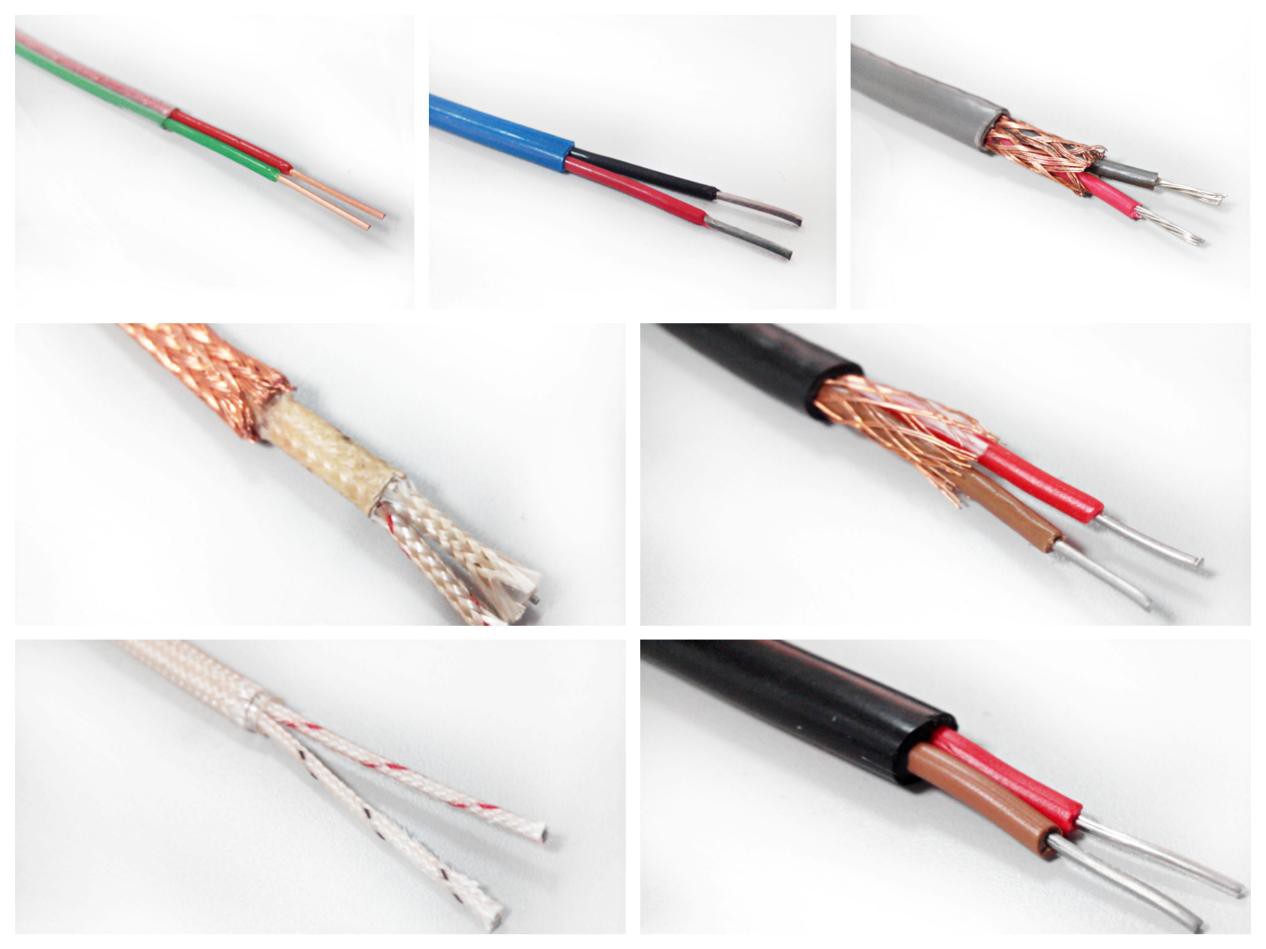

तृतीय. कोर मिश्र धातु सामग्री द्वारा क्षतिपूर्ति केबलों का वर्गीकरण
क्षतिपूर्ति केबलों को दो प्रकारों में विभाजित किया गया है: एक्सटेंशन प्रकार और क्षतिपूर्ति प्रकार।
एक्सटेंशन प्रकारNX (निक्रोसिल-निसिल), KX (NiCr-10-NiSi-3), EX (NiCr-10-CuNi-45), JX (Fe-CuNi-45), TX (Cu-CuNi-45)
मुआवजा प्रकार SC, RC (Cu-CuNi-0.6), KC (Cu-CuNi-40), NC (Fe-CuNi), आदि।
चतुर्थ. एक्सटेंशन या मुआवज़ा प्रकार के केबलों का उपयोग कब करें
एक्सटेंशन प्रकार जब क्षतिपूर्ति केबल के ठंडे सिरे पर परिवेश का तापमान 100 डिग्री से अधिक या 0 डिग्री से नीचे होता है, तो माप सटीकता सुनिश्चित करने के लिए एक्सटेंशन प्रकार के केबल का उपयोग किया जाना चाहिए, हालांकि वे अपेक्षाकृत महंगे हैं।
मुआवज़ा प्रकार आर्थिक और कम लागत वाला, लेकिन ठंडे तापमान का अंत अपेक्षाकृत स्थिर वातावरण में होना चाहिए।
V. क्षतिपूर्ति केबलों की आवश्यक विशेषताएँ
स्थिर थर्मोइलेक्ट्रिक विशेषताएं, अच्छा विद्युत इन्सुलेशन, लंबी सेवा जीवन।
लचीला, उत्कृष्ट झुकने का प्रदर्शन, स्थापित करने और उपयोग करने में आसान।
निश्चित गर्मी प्रतिरोध और ठंड प्रतिरोध के साथ स्थिर और विश्वसनीय म्यान सामग्री।
