पीटी 1000 तापमान संवेदक

सेंसर तत्व: PT100, PT500, PT1000
सटीकता: कक्षा ए, कक्षा बी
RTD जांच: ø5, ø6; SUS304
कनेक्शन केबल: पीवीसी 85 डिग्री, पुर 105 डिग्री, सिलिकॉन 150 डिग्री, पीटीएफई 250 डिग्री
केबल क्रॉस-सेक्शन: 0। 22 मिमी,, 0।

उत्पाद विवरण

1. डीन एन 1434 के अनुसार आवश्यकताओं को पूरा करता है

2. 2014/30/यूरोपीय संघ के इलेक्ट्रोमैग्नेटिक कम्पैटिबिलिटी डायरेक्टिव के लिए एप्रोवल

3. ROHS के लिए अनुप्रयोग

4. चीन के अनुसार और कैलिब्रेटेड और कैलिब्रेट किए गए

PT1000 तापमान सेंसर का उपयोग बंद-लूप पाइप सिस्टम में तापमान माप के लिए किया जाता है, और इसे DN15, DN20, DN25 पाइप सिस्टम में स्थापित किया जाना चाहिए। तापमान जांच उपलब्ध हैं और कैलिब्रेटेड हैं।

नोट: प्रमाणन अवधि समाप्त होने के बाद सिस्टम को नियमित एक्सचेंज के समय डिस्चार्ज नहीं किया जाना चाहिए।

तकनीकी डाटा

संवेदक तत्व	PT100, PT500, PT1000
शुद्धता	क्लास ए, क्लास बी
आरटीडी जांच	Ø5, ø6; SUS304
कनेक्शन केबल	पीवीसी 85 डिग्री, पुर 105 डिग्री, सिलिकॉन 150 डिग्री, पीटीएफई 250 डिग्री
	2- तार, 3- तार, 4- तार
	वायर एंड फेर्यूल
केबल क्रॉस-सेक्शन	{{{0}}}।
केबल रद्द करना	टिन-प्लेटेड तार, टर्मिनल कैप

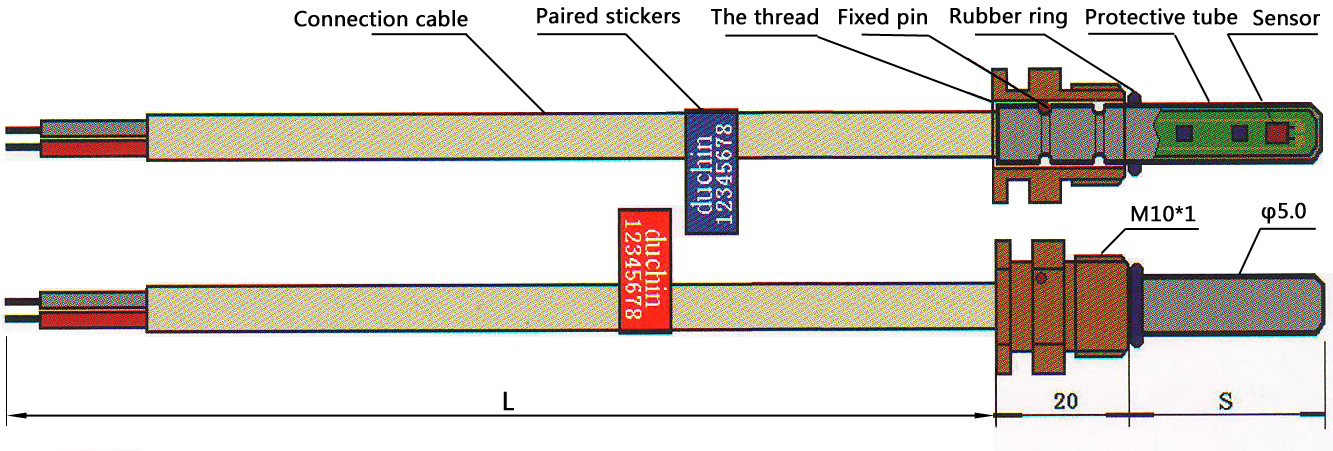

प्रक्रिया कनेक्शन	पाइप थ्रेड, कॉपर M10X1
केबल की लंबाई	ग्राहक की मांग के अनुसार, 1500 मिमी (मानक)
फिटिंग लंबाई	45 से 85 मिमी, 27.5 (45) मिमी मानक हो
तापमान	0 से 150 डिग्री
तापमान अंतराल	△ 3 डिग्री से कम या बराबर tmin
	0 से कम या बराबर। एक जोड़ी के भीतर 1 डिग्री
इन्सुलेशन प्रतिरोध	सामान्य स्थिति के तहत 100m not से अधिक या बराबर
संरक्षण वर्ग	IP54
परिवेश की स्थिति	0 से 70 डिग्री

IEC 751 के अनुसार प्लैटिनम तापमान जांच

कैलिब्रेशन	नाममात्र प्रतिरोध R0(Ω)	प्रतिरोध का तापमान गुणांक ()	तापमान सहिष्णुता त्रुटि
पीटी 10	10	एक वर्ग 0.003851±0.000006 बी वर्ग 0.003851±0.000012	एक वर्ग ±(0.15+0.2%\|t\|) बी वर्ग ±(0.3+0.5%\|t\|)
PT100	100
PT500	500
PT800	800
PT1000	1000

कनेक्शन केबल की लंबाई

केबल क्रॉस-सेक्शन	अधिकतम PT100	अधिकतम PT500	अधिकतम PT1000
0। 22 मिमी।	2500 मिमी	12500 मिमी	25000 मिमी
0। 34 मिमी।	3500 मिमी	17500 मिमी	35000 मिमी
0। 50 मिमी।	5000 मिमी	25000 मिमी	50000 मिमी
