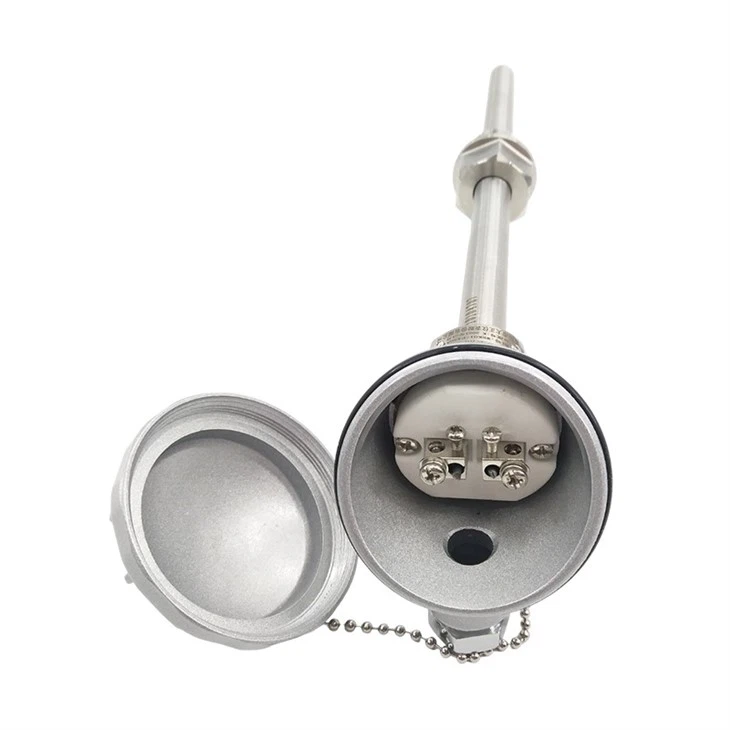

थ्रेडेड थर्मोकपल जांच

प्रकार

थर्मोलेमेंट

तापमान सीमा डिग्री

समारोह सुविधाएँ

लाभ

नुकसान

K

NICR 10- nisi3

-40~1200

अच्छे थर्मोइलेक्ट्रिक ईएमएफ रैखिकता के साथ, अच्छी स्थिरता और अच्छा ऑक्सीकरण प्रतिरोध। यह सबसे व्यापक रूप से इस्तेमाल किया जाने वाला थर्मोकपल है।

वातावरण को कम करने के लिए उपयुक्त नहीं है।

N

निकरी-निसिमग

-40~1250

K प्रकार के थर्मोकपल के रूप में सभी लाभों के साथ, उच्च तापमान वातावरण में अधिक स्थिरता।

वातावरण को कम करने के लिए उपयुक्त नहीं है।

E

निक्र-कॉनस्टेंटन

-40~900

उच्चतम थर्मोइलेक्ट्रिक आउटपुट सभी थर्मोकॉल्स के बीच, संवेदनशीलता अधिक है।

वातावरण को कम करने के लिए उपयुक्त नहीं, कम तापीय चालकता।

J

फ़े- कॉन्स्टेंटन

-40~750

वायुमंडल को कम करने में इस्तेमाल किया जा सकता है, थर्मोइलेक्ट्रिक K प्रकार के थर्मोकपल से अधिक है।

लोहे की जंग आसानी से, थर्मोइलेक्ट्रिक बहाव आसानी से।

T

कॉपर- कॉन्स्टेंटन

-40~350

अच्छे थर्मोइलेक्ट्रिक ईएमएफ रैखिक और स्थिरता के साथ वातावरण को कम करने में इस्तेमाल किया जा सकता है।

तापमान का उपयोग अधिक नहीं है, सकारात्मक तांबे को ऑक्सीकरण करना आसान है।

थर्मोलेमेंट

प्रकार

त्रुटि की सीमा () डिग्री)\/प्रभावी तापमान सीमा (डिग्री)

1 वर्ग

2 वर्ग

3 वर्ग

NICR 10- nisi3

K

1.5 या 0। 4%t\/-40 ~ 1000

2.5 या 0। 75%t\/-40 ~ 1200

2.5 या 1.5%t\/-40 ~ 200

निकरी-निसिमग

N

1.5 या 0। 4%t\/-40 ~ 1000

2.5 या 0। 75%t\/-40 ~ 1200

2.5 या 1.5%t\/-40 ~ 200

निक्र-कॉनस्टेंटन

E

1.5 या 0। 4%t\/-40 ~ 800

2.5 या 0। 75%t\/-40 ~ 900

2.5 या 1.5%t\/-40 ~ 200

फ़े- कॉन्स्टेंटन

J

1.5 या 0। 4%t\/-40 ~ 750

2.5 या 0। 75%t\/-40 ~ 750

--

कॉपर- कॉन्स्टेंटन

T

{{{0}}}। 5 या 0.4%t\/-40 ~ 350

1। 0 या 0। 75%t\/-40 ~ 350

1। 0 या 1.5%t\/-200 ~ 40
